نبشی پانچ شده قالب
توضیحات محصول :
از این قطعه به عنوان کنج بیرونی استفاده می شود وظیفه این قطعه فقط اتصال دو قالب عمود برهم در قسمت خارجی است .
مشخصات فنی :
این محصول در دو عرض لبه 5 و 6 سانت و ضخامت 3 و 4 میل تولید می شود و بسته به سفارش مشتری از طول 1متر تا 3 متر آماده تحویل می باشد .
میزان مصرف و بسته بندی :
میزان مصرف به نطر قالب بند بستگی دارد و فروش این محصول به تعداد درخواست خریدار عرضه می شود .
رزوه و مهره جک
توضیحات محصول:
این قطعه در انتهای لوله بیرونی جک سقفی جوش داده می شود تا به کمک سوراخ هایی که روی لوله درونی جک سقفی تعبیه شده عمل تنظیم ارتفاع انجام پذیرد .
مشخصات فنی:
این محصول شامل دو قطعه رزوه و مهره میباشد طول رزوه مقطع و گام میباشد.
میزان مصرف و بسته بندی :
این محصول بیشتر به تولید کنندگان جک عرضه میشود و فروش این محصول به تعداد درخواست خریدار عرضه می شود.
تسمه قالب ( بولت تسمه ای )
توضیحات محصول :
در مواقعی که در سیستم قالب بندی پیمانکار از قالب های سوراخ دار استفاده نمی کند برای اتصال دو پنل قالب از تنگ تسمه ای یا بولت تسمه ای استفاده می کند .
مشخصات فنی :
این قطعه از ورق با ضخامت 2 میل و عرض 3 سانت و طول های مختلف بسته به ضخامت دیوار تولید می شود و دو عدد سوراخ نیز در دو طرف تسمه برای اتصال به پنل های قالب تعبیه شده است.
میزان مصرف و بسته بندی :
تسمه بین ناحیه بیرونی دو پنل قالب قرار می گیرد .
باتوجه به ضخامت دیوار به طور استاندارد در قالب های لبه 5 ، 10 سانت و در قالب های لبه 6 باید 12 سانت به طول تسمه اضافه می شود.
به طور مثال : در دیوار با ضخامت 30 سانت باید از بولت تسمه ای 40 سانت استفاده شود .
سولجر قالب بندی
قطعه باربر عمودی در پست قالب ها برای مهار فشارهای هیدرواستاتیکی بتن به قالب است که توسط بلت عصایی و واشر کاس و مهره بلت به لوله بسته می شود.
شاقول قالب
قطعه شاقول کننده که در زیر سولجر بسته شده و شاقول نمودن قالب ها را آسان تر می کند
واشر دو لوله
توضیحات محصول :
این قطعه در مواردی که پشت بند قالب از لوله استفاده می شود کاربرد دارد و از داخل آن بولت و سپس جهت فیکس کردن پشت بند به قالب از مهره بولت خروسکی استفاده می شود .
مشخصات فنی :
این قطعه در ضخامت های 3 ، 4 و 5 میلیمتر تولید می شود و طول و عرض این قطعه10*20 می باشد.
میزان مصرف و بسته بندی :
به طور استاندارد به ازای هر بولت 2 عدد مورد نیاز است .
بسته بندی این قطعه در هر کیسه 30 عدد می باشد .
پیچ تنظیم قابل رگلاژ
توضیحات محصول :
این قطعه در قسمت بالایی داربست ها به صورت U شکل جهت تنظیم ارتفاع به کار میرود .
مشخصات فنی :
این قطعه در سایز های 40 ،50 و 80 سانتیمتر بسته به سفارش مشتری تولید می شود . میلگرد به کار برده شده در ساخت این قطعه 32 میلیمتر است و مهره آن کلنگی از جنس چدن نشکن ( داکتیل ) می باشد .
میزان مصرف و بسته بندی :
این قطعه در انتهای داربست ها به تعداد مشخص استفاده می شود و فروش این محصول به تعداد درخواست خریدار عرضه می شود .
(کلمپس ( بست قورباغه ای
توضیحات محصول :
این قطعه برای اتصال محکم تر پنل های قالب فلزی بتن به یکدیگر مورد استفاده قرا ر می گیرد .
مشخصات فنی :
این قطعه در دو نوع داکتیل و فولادی تولید می شود .
میزان مصرف و بسته بندی :
به طور متوسط در هر اتصال پنل قالب 2 عدد استفاده می شود و در بسته های 50 عددی عرضه می شود .
پین و گوه
توضیحات محصول:
این قطعه برای اتصال پنل های قالب فلزی بتن استفاده می شود هرچه این قطعه ضخامت بیشتری داشته باشد اتصال محکمتری بین پنل های قالب ایجاد می گردد .
مشخصات فنی :
این قطعه در ضخامت های 3،4 و 5 میلیمتر تولید می شود و طول هر قطعه 9،10 و 11 سانتی متر می باشد .
میزان مصرف و بسته بندی :
در هر متر مربع حدود 16 جفت پین و گوه به کار میرود
هرکیسه پین و گوه 500 عددی است که هر 500 جفت شامل یک کیسه 500 عددی نری ( پین ) و یک کیسه 500 عددی مادگی ( گوه ) می باشد .
براکت
برای قالب بندی دیوار و ستون در ارتفاع کاربرد دارد و معمولاٌ توسط بلت به جا مانده بلت روی دیوار بسته می شود و قالب ها در ارتفاع روی آن ها قرار می گیرد .
مهره بلت خروسکی
توضیحات محصول :
این قطعه بیشتر همراه با واشر ( کاس و دولوله ) برای بستن بولت یا بولت عصایی به کار می رود .
مشخصات فنی:
این قطعه از چدن نشکن ( داکتیل ) به روش ریخته گری تولید می شود .
میزان مصرف و بسته بندی :
به طور استاندارد به ازای هر بولت 2 عدد مورد نیاز است .
بسته بندی این قطعه در هر کیسه 100 عدد می باشد .
بلت تمام رزوه
توضیحات محصول :
این قطعه دو قالب فلزی بتن که روبروی هم قرار دارند را به یکدیگر متصل می کند ، بولت ها پس از بتن ریزی مجدد قابل استفاده است .
مشخصات فنی :
این قطعه تا طول 3 متر تولید می شود و در هر طولی که خریدار سفارش دهد برش میخورد ، مقطع بولت ها 16 میلیمتر میباشد .
میزان مصرف و بسته بندی :
میزان مصرف به نطر قالب بند بستگی دارد و در بسته های 10 عددی عرضه می شود

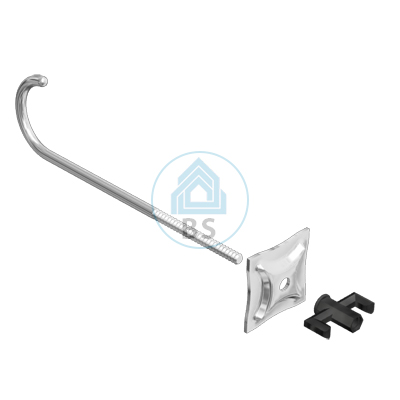

بلت عصایی
توضیحات محصول :
سولجرها به وسیله بولت عصایی ، واشر کاس و مهره خروسکی به پشت بند قالب ها متصل می گردد .
مشخصات فنی :
این قطعه بسته به سفارش مشتری در سایز های مختلف تولید میشود در ضمن سایز استاندارد ای قطعه 40 cm است و مقطع آن 16 میلیمتر می باشد .
میزان مصرف و بسته بندی :
میزان مصرف به نطر قالب بند بستگی دارد و در بسته های 10 عددی عرضه می شود
میان بلت فنری
توضیحات محصول:
این قطعه دارای دو قسمت فنری در ابتدا و انتها و یک پولکی گرد در وسط قطعه برای آب بندی می باشد و مانع عبور آب از حفره ایجاد شده می گردد .
مشخصات فنی :
این محصول در دونوع دنده ریز (دنده کبریتی) و دنده درشت ( رولینگی ) تولید می شود .
میزان مصرف و بسته بندی :
این قطعه در هر سوراخ قالب به همراه 2 عدد بولت و مهره بلت و واشر استفاده می شود و فروش این محصول به تعداد درخواست خریدار عرضه می شود .
گیره قالب
توضیحات محصول :
این قطعه شامل گیره متوسط ( اتصال لوله به قالب ) و گیره بلند ( اتصال ناودانی یا لوله به عنوان پشت بند قایم ) می باشد و در پشت این قطعه پیچی تعبیه شده است که با سفت کردن آن اتصال محکم می شود .
مشخصات فنی :
این قطعه از ورق 4 و 5 میل تولید می شود و پیچ سفت کننده آن در مقطع 16 می باشد .
میزان مصرف و بسته بندی :
میزان مصرف به نطر قالب بند بستگی دارد و در بسته های 50 عددی عرضه می شود
دستک تیر
قطعه مهار کننده فشار جانبی تیرها و پوترها
واشر کاس
توضیحات محصول :
این قطعه در مواردی که پشت بند قالب بتن از سولجر استفاده می شود کاربرد دارد و از داخل آن بولت تمام رزوه و سپس جهت فیکس کردن پشت بند به قالب فلزی از مهره بولت خروسکی استفاده می شود .
مشخصات فنی :
این قطعه در ضخامت های 3،4 و 5 میل و ابعاد 10 *10 و 11*11 تولید می شود .
میزان مصرف و بسته بندی :
به طور استاندارد به ازای هر بولت 2 عدد مورد نیاز است . بسته بندی این قطعه در هر کیسه 50 عدد می باشد .
میان بلت چدنی
توضیحات محصول:
این قطعه با قرار گرفتن در وسط دیوار بتنی سازه های آبی و مهار توسط دو بولت در حین نگه داشتن قالب های دو طرف دیوار مانع عبور آب از حفره ایجاد شده می گردد.
مشخصات فنی:
این محصول به روش ریخته گری و از جنس چدن نشکن ( داکتیل ) تولید می شود .
میزان مصرف و بسته بندی :
میزان مصرف به نطر قالب بند بستگی دارد و فروش این محصول به تعداد درخواست خریدار عرضه می شود
